Eğimli tüp sedimantasyon tankı tasarımı hesaplamaları
Aquasust, havalandırma miktarını hesaplamak için doğru yolu çözmeniz için Aquasust'dur:
- Mavi blok tasarım datametresidir: doldurun
- Kahverengi: Proses verilerini hesaplayın
- Greener: Progesleriniz için son sonuç
| 1.UV Tupe Settlers ---- Bilinen Koşullar: | |||||
| su alımı(Q) | 5 | Milyon Ton/Gün | 0.578703704 | m3/s | |
| Kendi kendine kullanım katsayısı | 5 | % | |||
| Sonra su alımı (q ') | 0.607638889 | m3/s | 2187.5 | m3/h | |
| Tasarlanmış eğimli tüp sedimantasyon tanklarının sayısı 2 | |||||
| Tek koltuk Q1 | 0.303819444 | m3/s | 1093.75 | m3/h | |
| Temiz su alanı yukarı akış hızı |
1.3 | mm/s | |||
| Parçacığı al yerleşim hızı |
0.3 | mm/s | |||
| SS ve NTU korelasyonunu ele alalım katsayı |
1.2 | ||||
| Giriş NTU | 50 | 60 | mg/l | ||
| Atık ntu | 3 | 3.6 | mg/l | ||

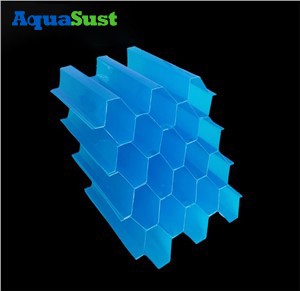

| Plastik tabakadan yapılmış ısıya preslenmiş altıgen petek tüpü | |||||
| Kalınlık | 0.40 | Mm | |||
| Yan mesafe | 35 | Mm | |||
| Yatay eğim | 60 | derece | |||
| 2.uv Tupe Settlers ---- Tek Tank Hesaplaması | |||||
| A. su alanı (A) | 233.71 | eğimli tüp yapısı tarafından işgal edilen alan%3'tür. | |||
| Gerçek temiz su alanı (a ') | 240.72 | m2 | |||
| Havuz genişliğini al(B) | 12 | m | |||
| Sonra havuz uzunluğu(L) | 20.06 | m | |||
| Al | 20.50 | m | Tekdüzen su dağılımı durumu altında, Su girişi havuzun genişliği boyunca düzenlenmiştir |
||
| B. Binek Tüp Uzunluğu L V 0 tüpündeki akış hızı | 1.50 | mm/s | |||
| Eğimli borunun uzunluğu l | 405.22 | Mm | |||
| Borunun sonunda çamur birikiminin türbülanslı akışı göz önüne alındığında, borunun uzunluğu Geçiş alanında aşağıdaki gibi kabul edilir |
250 | Mm | |||
| Sonra eğimli borunun toplam uzunluğu l ' | 655.22 | Mm | |||
| (Al) l ' | 800 | Mm | |||
| C. Çamur akıntısının hesaplanması günlük sedimantasyontank kuru çamur hacmi. G |
1.481 | t | |||
| Çamur su içeriği alın | 98 | % | |||
| Çamur yoğunluğu ρ al | 1.03 | t/m3 | |||
| Sedimantasyonda günlük ıslak çamur hacmi tank. V Islak |
71.87 | m3 | |||
| Çamuru günde 6 kez deşarj etmek için tasarlanmış, daha sonra her 4 saatte bir çırpma çamuru bir kez | |||||
| Sonra her seferinde çamur hacmi V ' | 11.98 | m3 | |||
| (Al) V ' | 12.0 | m3 | |||
| Giriş ucuna iki çamur hopperinin kurulumu | |||||
| Tek kova deşarj hacmi v tek | 6.0 | m3 | |||
| Hopper F1'in alt yüzeyinin alanını alın | 0.6 | m2 | |||
| Alt yüzey alanında çamur kovası f2 | 5.0 | m2 | |||
| Çamur kovası yüksekliği H1 | 2.5 | m2 | |||
| Sonra çamur haznesinin çamur depolama kısmının hacmi | 6.11 | m3 | |||
| Tek hazneden daha büyük | 6 | Çamur deşarj gereksinimlerini karşılamak | |||
| Sedimantasyon tankının ortasına yerleştirilen çift telli halat çekiş kazıyıcı, vinç platformu kullanımı | |||||
| Kazık yüksekliğini al H2 | 0.1 | m | |||
| Sıyırıcı Genişliği B2 | 6.0 | m | |||
| Sıyırıcı Seyahat Hızı V2 | 1.0 | m/dk | |||
| İki kazıyıcı bir çalışma döngüsü kazıma miktarı çamur v | 1.37 | m3 | |||
| Sıyırıcı Bir çalışma döngüsü süresi gerekli | 41.00 | min | |||
| Deşarj borusunun çapı d | 200 | Mm | |||
| Çamur tahliye süresini al t | 1.5 | h | |||
| Deşarj Çamur akış hızı v | 0.04 | m/s | |||
| D. Sedimantasyon tankı yüksekliği Koruma yüksekliğinin benimsenmesi h |
0.3 | m | |||
| Temiz su alanı yüksekliği h | 1.2 | m | |||
| Su Dağıtım Alanı Yüksekliği H | 1.5 | m | |||
| Çamur Hopper Yüksekliği H | 2.5 | m | |||
| Eğimli boru yüksekliği | 0.69 | m | |||
| Sedimantasyon tankının toplam yüksekliği H | 6.19 | m | |||
| E. RE ve YARIŞMA SÜRÜSÜ T. Hidrolik yarıçap r |
8.75 | Mm | |||
| = | 0.875 | santimetre | |||
| Tüp Vo'daki akış hızı | 0.15 | CM/S | |||
| Kinematik viskoziteyi al v | 0.01 | santimetre2/s | |||
| Sonra Reynolds sayısı yeniden | 13.13 | ||||
| Sedimantasyon süresi t | 532.94 | s | |||
| = | 8.88 | min | |||
