Atık su arıtma sistemlerinde tüp difüzörlerin yerleşimi oksijen transfer verimliliğini, enerji tüketimi kontrolünü ve arıtma performansını doğrudan etkiler. Difüzörlerin düzeni, homojen kabarcık dağılımı sağlamak ve lokal anaerobik veya aşırı-havalandırma koşullarından kaçınmak için tank yapısı, arıtma süreci ve su kalitesi özellikleriyle birlikte tasarlanmalıdır. Yaygın tüp difüzör düzenleri, her biri farklı çalışma koşullarına uygun olan dairesel, dallı, ızgaralı, girdaplı ve alternatif konfigürasyonları içerir.
Dairesel Düzen
Bu düzenleme, oksidasyon hendeği prosesleri gibi dairesel veya dairesel reaktörler için uygundur. Tüp difüzörler, tank duvarı boyunca eşmerkezli veya spiral olarak monte edilir ve düzgün kabarcık yükselme yolları aracılığıyla su sirkülasyonunu artırır. Temel tasarım parametreleri arasında boru çapı (tipik olarak DN50–DN150) ve halka aralığı (0,8–1,5 m) yer alır; kabarcık kapsamının tank taban alanının %70'ini aşması gerekir. 45 derece açılı dirsekler kullanılarak virajlardaki basınç kaybı en aza indirilmelidir.
Şube Düzeni
Yaygın olarak dikdörtgen havalandırma tanklarında kullanılan bu tasarım, tank uzunluğu boyunca balık kılçığı şeklinde uzanan yan dallara sahip bir ana boru hattına sahiptir. Dal aralığı difüzör servis alanına göre belirlenir (örneğin, mikro gözenekli difüzörler için 0,6-0,8 m). Çamur birikimini önlemek için ana boru ucuna bir drenaj vanası takılmalıdır. Hava dağıtımı, akıştaki dalgalanmaları karşılamak için bölge kontrol vanaları aracılığıyla ayarlanabilir.

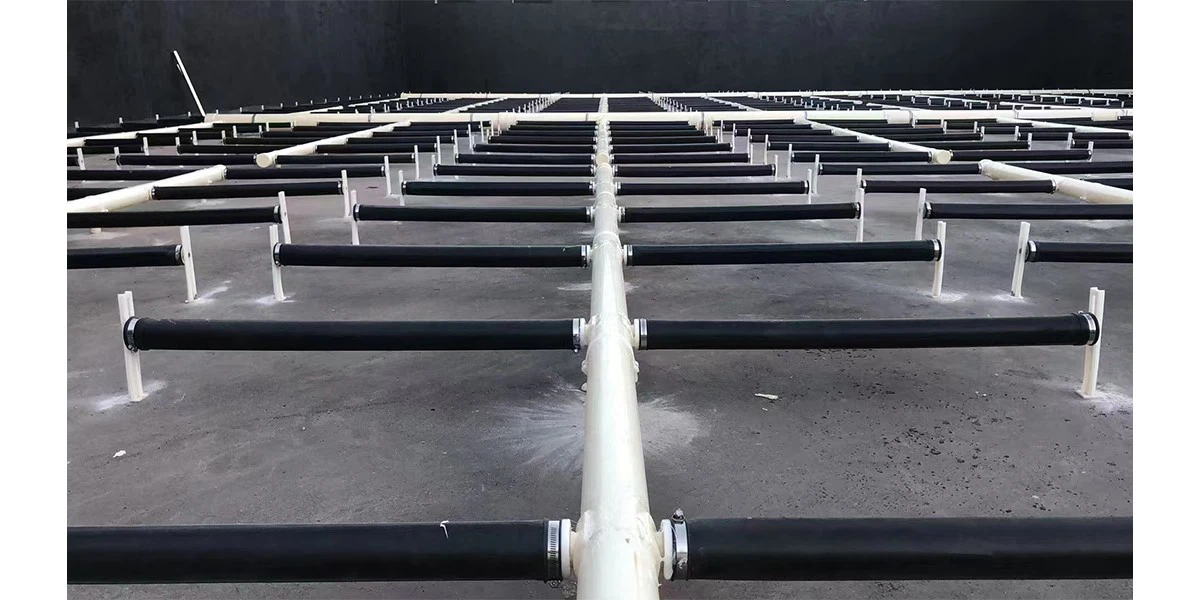

Izgara Düzeni
Typically applied in plug-flow aeration tanks, tube diffusers are arranged in a matrix to form a grid. Supports are required at pipeline nodes to prevent displacement by hydraulic forces. Grid spacing usually ranges from 0.5–1.2 m, adjusted based on MLSS levels (e.g., spacing ≤0.5 m for MLSS >3000 mg/L). Çamurun deşarj portlarına doğru hareketini kolaylaştırmak için tank zemini %1-2 eğime sahip olmalıdır.
Girdap Düzeni
Yüksek yükseklik-çap oranlarına sahip derin-şaft havalandırma tankları için tasarlanan difüzörler, yükselen kabarcıklar yoluyla dönme akışı oluşturmak için teğetsel olarak monte edilir. Optimum kurulum açıları 30 derece –45 derecedir ve tıkanmayı-önleyen girdap difüzörler önerilir. Bu yöntem, yüksek-kuvvetli organik atık su için uygun, ancak yüksek-basınçlı üfleyiciler gerektiren, 15:1'e kadar hava-su- oranına ulaşır.
Alternatif Düzen
Alternatif oksidasyon hendekleri gibi aralıklı işlemlerde kullanılan bu sistem, havalandırma bölgelerini elektrikli vanalar aracılığıyla değiştirir. İki bağımsız boru ağı, IP68 sızdırmazlık standartlarını karşılayan vanalarla döngüler halinde çalışır (örn. 2 saatlik havalandırma/1 saatlik çökeltme). Enerji tasarrufu %30'u aşıyor ancak güvenilirlik için çift kontrol sistemlerine ihtiyaç var.
Malzeme Seçimi ve Kurulumu
Tüp difüzör malzemeleri korozyona dayanıklı olmalı ve dayanıklılık sağlamalıdır: pH 6–9 için EPDM kauçuk tüpler; pH 2–12 için silikon kauçuk tüpler. Borular 316L paslanmaz çelik kelepçelerle sabitlenmelidir (aralıklar 1,5 m'ye eşit veya daha az, dirseklerde 0,8 m'ye düşürülür). 30 dakika boyunca 1,5× çalışma basıncında kurulum sonrası basınç testi %5'ten az veya buna eşit basınç düşüşü göstermelidir.
İşletme ve Bakım
Regularly monitor aeration uniformity using dissolved oxygen (DO) probe arrays; investigate clogging if DO deviations exceed ±0.5 mg/L. Chemical cleaning frequency depends on water hardness: quarterly acid washing (5% citric acid for 2 hours) for calcium carbonate >200 mg/L. Fiziksel temizlikte, difüzör membranlarının geri yıkanması için yüksek-basınçlı su jetleri (10 MPa'dan büyük veya ona eşit) kullanılabilir.
